洛研讲解角接触球轴承和调心球轴承的区别
2017-12-08 09:13
角接触球轴承可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大,轴向承载能力越高。接触角为径 向平面内球和滚道的接触点连线与轴承轴线的垂直线间的角度。高精度和高速轴承通常取15度接触角。在轴向力作用下,接触角会增大。

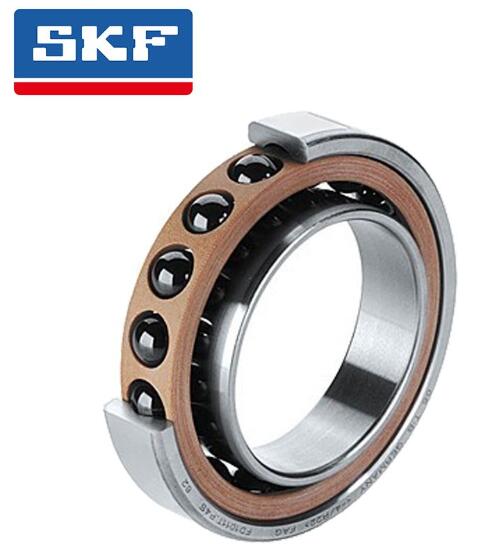

角接触球轴承
单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。 并且只能限制轴或外壳在一个方向的轴向位移。角接触球轴承的接触角为40度,因此可以承受很大的轴向负荷。角接触球轴承是非分离型的设计,内外圈的两侧的肩部高低不一。为了提高轴承的负载能力,会把其中一侧的肩部加工得较低,从而让轴承可装进更多的钢球。
双列角接触球轴承能承受较大的径向负荷为主的径向和轴向联合负荷和力矩负荷,限制轴的两方面的轴向位移。主要用于限制轴和外壳双向轴向位移的部件中双列角接触球轴承内、外圈之间的可倾斜性有限,允许倾斜角取决于轴承的内部间隙、轴承尺寸、内部设计及作用于轴承上的力和力矩,而最大允许倾斜角应保证轴承内不会产生过高的附加应力。若轴承内、外圈之间存在倾斜角,将影响轴承的寿命,同时造成轴承运转精度下降,运转噪声增大。双列角接触球轴承一般采用尼龙保持架或黄铜实体保持架。双列角接触球轴承安装时应注意,虽然轴承可承受双向轴向载荷,但若一侧有装球缺口时,则应注意不要让主要轴向载荷通过有缺口的一侧沟边。在轴承使用时应注意使不带装球缺口的一侧滚道承受主要载荷。

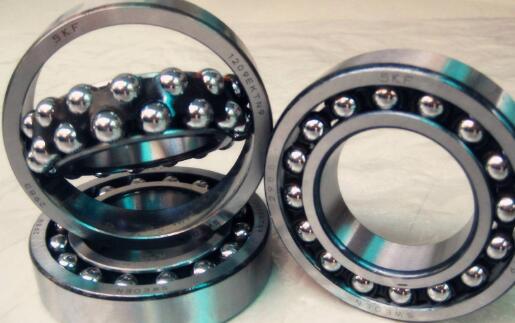

调心球轴承:二条滚道的内圈和滚道为球面的外圈之间,装配有鼓形滚子的轴承。在轴、外壳出现挠曲时,可以自动调整,不增加轴承负担。径向负荷能力大,适用于有重负荷、冲击负荷的情况。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。该类轴承外圈滚道是球面形,故具有调心性能,当轴受力弯曲或倾斜而使内圈中心线与外圈中心线相对倾斜不超过1°~2.5°时,轴承仍能工作。按滚动轴承尺寸大小分类分为:(1)微型轴承----公称外径尺寸范围为26mm以下的轴承;(2)小型轴承----公称外径尺寸范围为28-55mm的轴承;(3)中小型轴承----公称外径尺寸范围为60-115mm的轴承;(4)中大型轴承----公称外径尺寸范围为120-190mm的轴承(5)大型轴承----公称外径尺寸范围为200-430mm的轴承;(6)特大型轴承----公称外径尺寸范围为440-2000mm轴承。按其所能承受的载荷方向可分为:①径向轴承,又称向心轴承,承受径向载荷。调心球轴承调心球轴承有两列钢球,内圈有两条滚道,外圈滚道为内球面形,具有自动调心的性能。可以自动补偿由于轴的绕曲和壳体变形产生的同轴度误差,适用于支承座孔不能保证严格同轴度的部件中。此种轴承安装,拆卸比较方便,尤其是当要求内.外圈与轴.壳体都是过盈配合时更显示优点。推力球承受不能限制轴的经向为移,极限转速很低。在设计选型时,应优先选用。带座轴承结构紧凑,装卸方便,密封完善,适用于简单支承,常用于采矿.冶金.农业.化工.纺织.印染.输送机械等。
